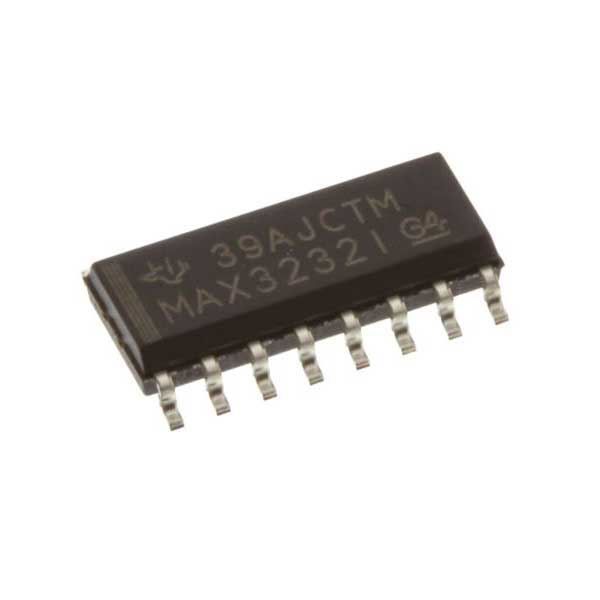

آیسی واسط RS-232 دو کاناله دوطرفه کامل با نرخ داده 250 کیلوبیت بر ثانیه که دارای دو خط درایور است که دادههای ورودی منطقی را به خروجیهای RS-232 تبدیل می کند و همچنین دو خط گیرنده آن نیز ورودیهای RS-232 را به خروجیهایی با سطح ولتاژ منطقی تغییر می دهند. بلوک دیاگرام ساده این آیسی را مشاهده بفرمایید.
در خروجی این آیسی پایههایی برای اتصال چهار خازن کمکی جهت تزریق بار الکتریکی در نظر گرفته شده است. ولتاژ تغذیه آیسی 3 تا 5.5 ولت و جریان تغذیه حداکثر 1 میلیآمپر است. یکی از ویژگیهای مهم این آیسی قابلیت محافظت 15± کیلوولتی ESD مدل HBM میباشد. ابعاد بدنه آیسی 9.9x3.91 میلیمتر بوده و دمای کاری قابل تحمل آن در رنج 40- تا 85+ درجه سانتیگراد است. نمونه یک مدار عملیاتی در ادامه آورده شده است.
مقادیر خازنها بسته به مقدار ولتاژ تغذیه بدین صورت پیشنهاد می گردد.
