توضیحات کامل
آی‌سی رگولاتور مثبت ولتاژ LDO خطی TPS7A7200QRGWREP دارای ویژگی‌های زیر می‌باشد:
- قابلیت برنامه‌ریزی ولتاژ خروجی به صورت ثابت از 0.9 تا 3.5 ولت با پین‌های تنظیم ولتاژ
- قابلیت برنامه‌ریزی ولتاژ خروجی به صورت متغیر از 0.9 تا 5 ولت با فیدبک مقاومتی خارجی
- قابلیت پاسخگویی سریع و با دقت 1.5% در شرایط اضافه بار و در دمای بالا
- امکان راه‌اندازی نرم Soft-Start
- دارای پایه های کنترلی power good و enable
- ولتاژ کاری 1.5 تا 6.5 ولت
- تحمل دمایی 40- تا 125 درجه سانتی‌گراد
- سایز آی‌سی 5×5 میلی‌متر

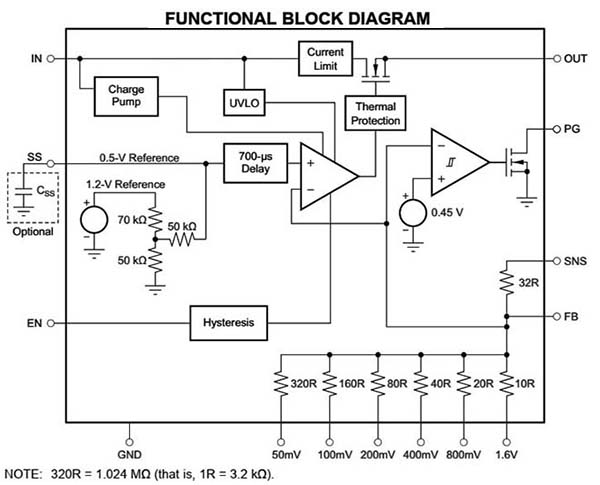

بلوک دیاگرام تابعی آی‌سی TPS7A7200QRGWREP به صورت زیر می‌باشد:
نمایش پین‌های آی‌سی TPS7A7200QRGWREP به صورت زیر می‌باشد:

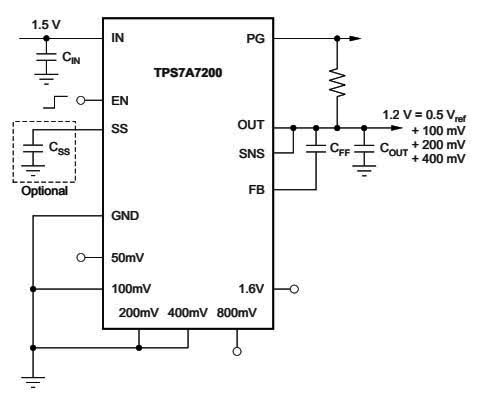

تصویر زیر نمونه ای از بکارگیری این آی‌سی می‌باشد:
