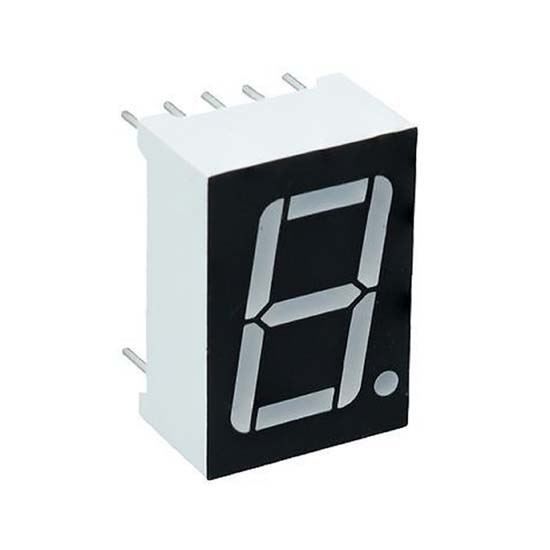

سون‌سگمنت تک دیجیت با طول 0.8 اینچ آبی رنگ پس‌زمینه سیاه کاتد مشترک با ولتاژ 3.3 ولت و جریان 20 میلی‌آمپر

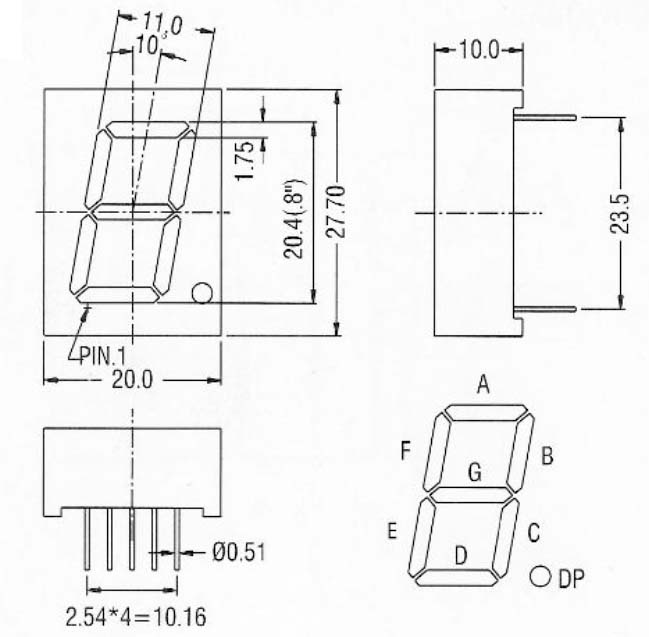

ابعاد و پین‌های نمایشگر تک دیجیت سون‌سگمنت KEM-0811-AB در شکل زیر نمایش داده شده است.

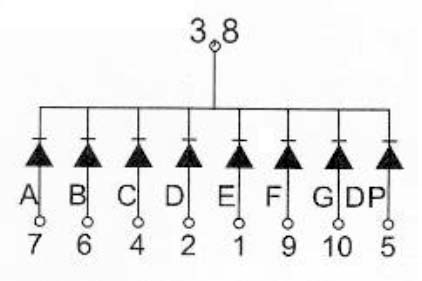

مدار معادل داخلی کاتد مشترک آن نیز در تصویر زیر قابل مشاهده است. توجه فرمایید پایه‌های 3 و 8 مشترک می‌باشند.
