توضیحات کامل

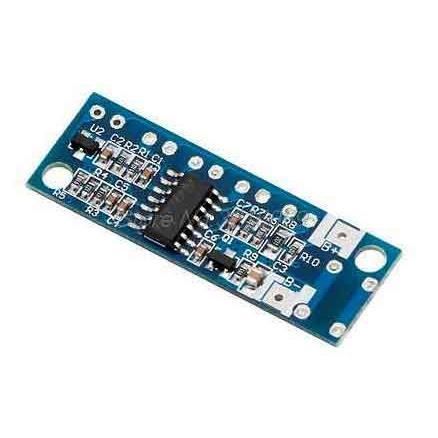

ماژول نشانگر سطح ولتاژ باتری، LEDدار مدل WH-DL1-5S یک شارژمتر باتری است؛ که معمولاً در عینکهای FPV یا دستگاههای مشابه یافت میشود. این برد کوچک دارای چراغهای LED است که وضعیت شارژ باتری را نشان میدهند. در واقع، میزان توان باقیمانده باتریهای لیتیومی را از طریق مجموعهای از LEDها در چهار مقیاس ۲۵٪، ۵۰٪، ۷۵٪ و ۱۰۰٪ نمایش میدهد. با فشار دادن دکمه، ظرفیت فعلی باتری نمایش داده خواهد شد. بدین صورت که LED مربوطه به رنگ آبی به مدت 3 ثانیه روشن خواهد بود. برای تست باتری لیتیومی، ترمینالهای مثبت (B+) و منفی (B-) باتری به پدهای B+ و B- روی برد نشانگر باتری، مستقیماً به متصل میشود. 4 LED ظرفیت کل باتری را به چهار قسمت تقسیم میکند.
مشخصات:
- نمایش فوری میزان شارژ باتری (SOC) در پنج سطح -(0٪-25٪-50٪-75٪-100٪)
- نشانگر اختصاصی وضعیت قدرت
- فشار دادن دکمه برای نمایش میزان شارژ
- ابعاد: 40x3x13 (DxHxW) میلیمتر
- وزن: 1.5 گرم
میزان ظرفیت باتری با روشن بودن هر ال ای دی:
- 4-LED: سطح ولتاژ 100%: بین 18-21 ولت
- 3-LED:سطح ولتاژ 75%: بین 13.5-15.75 ولت
- 2-LED:سطح ولتاژ 50%: بین 9-10.5 ولت
- 1-LED: سطح ولتاژ 25%: بین 4.5-5.25 ولت
- 0-LED: (همه خاموش): سطح ولتاژ < 4.5V
توجه: برد شارژمتر برای ۲ سلول باتری لیتیوم-یونی است، برای نمایش صحیح سطح شارژ، باید ۲ سلول باتری لیتیوم-یونی متصل کنید.
