کانکتور نری 40 پین SMD پرسرعت گام 0.8mm
QTE-020-07-L-D-A
ترمینال استریپ SMD پرسرعت سری QTE با صفحه زمین یکپارچه 2x20 پین فاصله پین‌ها 0.8 میلی‌متر مجهز به پین تراز برد
فروشنده:
Original Market
وضعیت موجودی کالا:
اتمام موجودی
کد کالا:
01116021
کد سفارش تولید کننده:
01715017
توضیحات کامل

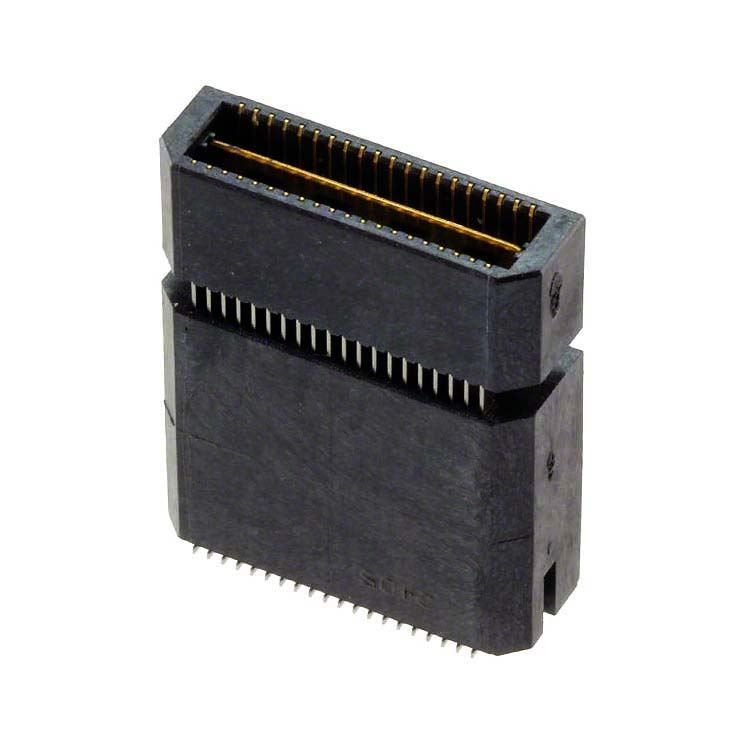

QTE-020-07-L-D-A یک کانکتور نری (Header) پرسرعت سطحی (SMD) برد به برد از خانواده Q Strip® ساخت شرکت آمریکایی Samtec است که از ۴۰ پین سیگنال با پوشش طلا (ضخامت ۱۰ میکرواینچ در ۲ ردیف ۲۰ تایی) با فاصله پایه (Pitch) ۰.۸ میلی‌متر و ارتفاع بدنه ۲۴.۲۳ میلی‌متر بهره می‌برد. این قطعه مجهز به پین‌های تراز پلاستیکی اختصاصی (Alignment Pins) در زیر بدنه جهت قرارگیری و تثبیت دقیق روی فیبر مدار چاپی پیش از فرآیند مونتاژ است و با دارا بودن یک شیلد زمین یکپارچه مرکزی (Ground Plane) برای مهار نویز متقاطع، نرخ انتقال داده فوق‌سریع ۲۸ گیگابیت بر ثانیه (28 Gbps NRZ) را ارائه می‌دهد. این کانکتور با مشخصات الکتریکی ۲ آمپر جریان مجاز برای هر پین و ولتاژ ۲۲۵ ولت AC، محدوده دمایی عملکردی وسیع بین ۵۵- تا ۱۲۵+ درجه سانتی‌گراد داشته و در صورت اتصال به کانکتور مادگی متناظر خود (سری QSE)، ارتفاع نهایی اتصال موازی (Stack Height) بین دو برد را به ۲۵ میلی‌متر می‌رساند.
